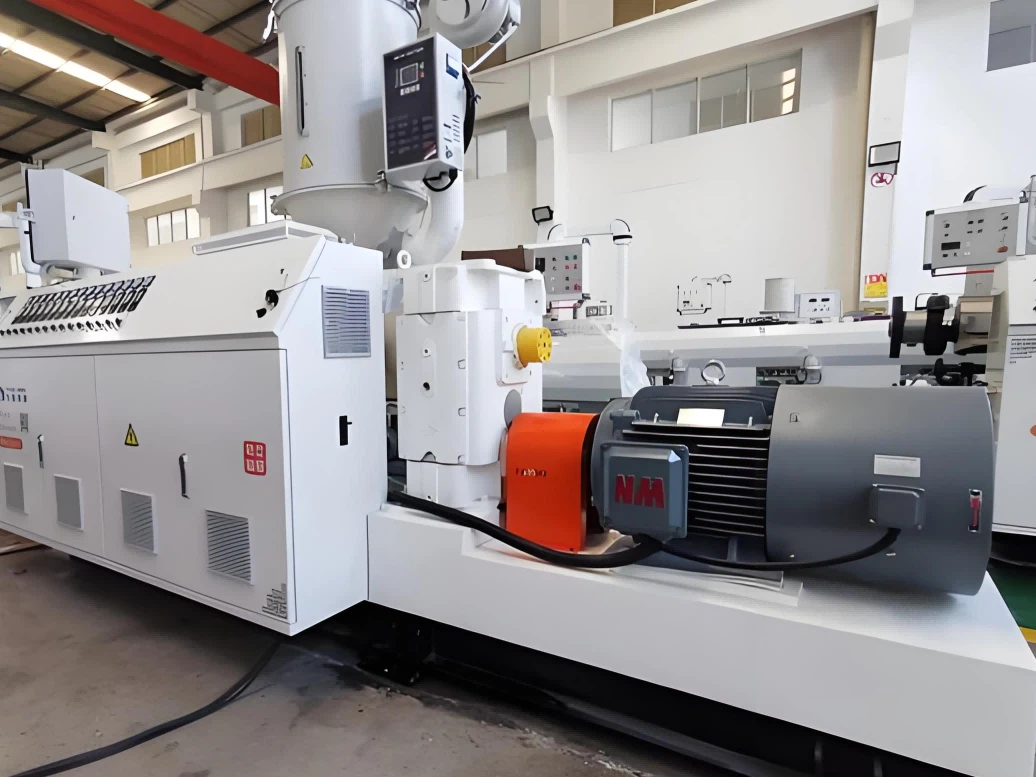

Изчерпателни оперативни точки в единични - винтови екструдери
Индустрията за обработка на пластмаси разчита до голяма степен на разбирането на сложните взаимодействия между дизайна на машините, свойствата на материала и условията на обработка. За производителите на пластмасови екструдери овладяването на концепцията за всеобхватни оперативни точки в единични - винтови екструдери представлява критична основа за проектиране и оптимизация на оборудването.
Основни параметри и дефиниции в технологията на екструдиране
Преди да се задълбочим в цялостния анализ на операционната точка, е от съществено значение да се установи ясно разбиране на основните параметри, които управляват процесите на екструдиране. Диаметърът на винта (D) представлява външния диаметър на полета на винта, измерван в метри, докато дължината на винта за униформа на винта (L₃) определя размера на зоната на измерване.
Диаметър на винта (D)
Външният диаметър на полета на винта, измерен в метри, което пряко влияе върху капацитета на екструзия.
Дължина на униформа (L₃)
Определя измерението на зоната на измерване, играейки решаваща роля за смесване на материали и развитие на налягането.
Дебелина на канала (E)
Перпендикулярното разстояние от винтовия корен до повърхността на цевта, обикновено измерено в метри.
Ъгъл на спирала (φ)
Определя ъгъла между полета на винта и равнина, перпендикулярна на оста на винта, измерена в радиани или градуси.
Клирънс (δ)
Пропастта между полета на винтовете и стената на цевта, която влияе върху потока на изтичане и общата ефективност.
Динамичен вискозитет (μ₂)
Измерване на устойчивостта на течността към потока при напрежение на срязване, измерена в Pascal - секунди.
Основно екструдиране на изходно уравнение
Q = Qd - Qp - Ql= (π²d²nh₃sin2φ)/4 - (πdh₃₃sin²φ)/(12μ₁) × (p₂ - p₁)/l₃ - (π²δ³sin²)/(12 μ₂e) × kog (p₂ - p₁)/l₃
Уравнение (1 - 18) - Изчерпателно изходно уравнение на екструзия
Това цялостно уравнение, обозначено като уравнение (1-18), служи като основа за разбиране как различните параметри влияят на общия изход на екструзия. Професионалните производители на пластмасови екструдери трябва да разберат подробно тези взаимоотношения, за да оптимизират ефективно дизайна на оборудването си.
Критични оперативни характеристики и показатели за ефективност

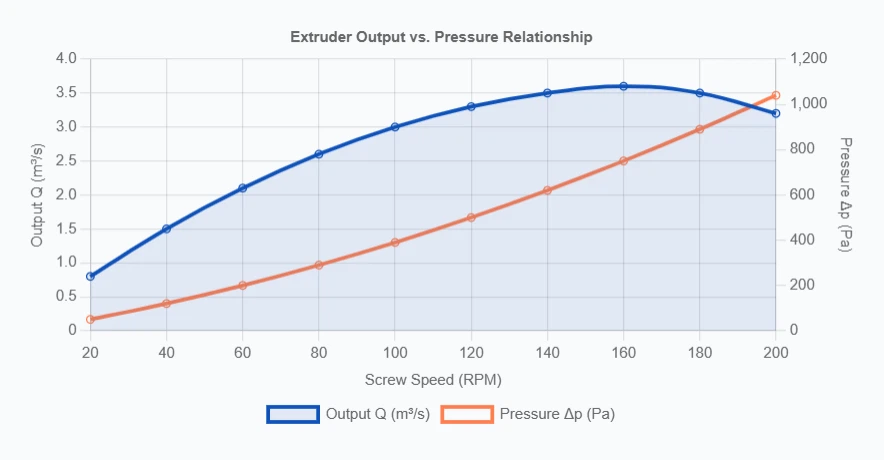

Анализът на екструзионната продукция Q разкрива няколко важни оперативни характеристики, които пряко влияят на ефективността на производството. Първо, когато изходът се приближи до нула или проявява отрицателни стойности, скоростта на въртене на винта става прекомерно висока, докато капацитетът за конвектиране на винта остава съответно повишен.
Ключов оперативен поглед
Когато една система работи извън своя оптимален обхват, това може да доведе до влошаване на материала или повреда на оборудването. Внимателното наблюдение на взаимоотношенията на изхода и налягането е от съществено значение за поддържане на безопасни условия на работа.
Второ, дължината на раздела за униформа L₃ играе основна роля в работата на системата. Увеличаването на тази дължина, като същевременно поддържа постоянен спад на налягането и поток на приплъзване Q_L води до намаляване на общия изход Q. Въпреки това, тази модификация повишава ефективността на смесване на винта, подобрявайки качеството на продукта за сметка на пропускателната способност.
Въздействие на потока на изтичане
Потокът на изтичане следва третична връзка с измерение на клирънс. При приблизително 1 мм клирънс изходът е значително намален.
Температурни ефекти
По -ниските температури на обработка увеличават вискозитета на материала, което впоследствие повишава изходния капацитет на екструзия.
Графично представяне и определяне на операционната точка
Изчерпателният анализ на операционната точка използва графични методи за визуализиране на сложните връзки между системните параметри. Фигура 1 - 27 илюстрира характерните криви на системата за конвектиране на винта, където са представени три различни работни условия (N₁, N₂ и N₃). Тези криви демонстрират как различните скорости на винта влияят на налягането - връзката на потока, с ΔP=p₂ - p₁, представляващ разликата в налягането в зоната на измерване.
Фигура 1 - 27: Винтовите характерни криви, показващи връзки на потока на налягане при различни скорости на винта (n₁
Когато разликата в налягането е равна на нула (теоретично състояние), системата работи при максимален дебит Q. Въпреки това, практическите приложения винаги включват генериране на налягане за преодоляване на устойчивостта на матрицата и ограниченията на материала. Пресечната точка на характеристичната крива на винта с характеристичната крива на матрицата определя действителната работна точка, установявайки както работното налягане, така и дебита при стабилни условия -.
Динамика на потока на материала в единични - винтови системи
Сглобяването на главата, включваща системата на матрицата и свързаните с тях компоненти, създава устойчивост на материалния поток. След излизане от цевта на екструдера, разтопеният полимер трябва да се движи през сглобяването на главата, табелата на прекъсвача (ако е налице), екранна опаковка и накрая през отвора на матрицата. Всеки компонент допринася за общия спад на налягането, следвайки установените принципи на динамиката на течността.
Q = (K/μ) × Δp
Уравнение (1 - 19) - Връзка на натиск на потока за матрицата
Когато Q представлява обемната скорост на потока през матрицата, K обозначава геометричната константа на матрицата (в зависимост от размерите на матрицата и конфигурацията), μ показва материала вискозитет при температура на обработка, а ΔP означава спад на налягането през монтажа на матрицата.
Общи конфигурации и характеристики на потока

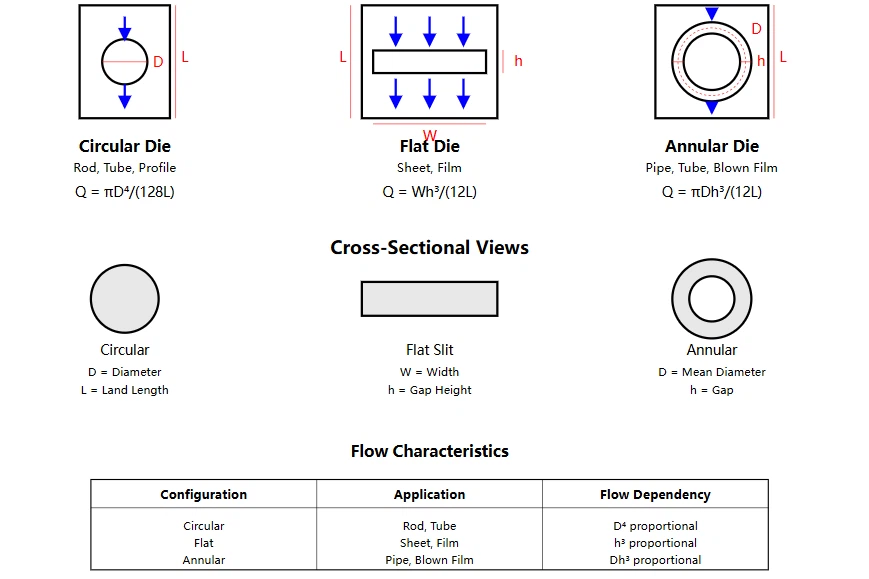

Таблица 1-8 представя основните геометрични връзки за различни конфигурации на матриците, обикновено използвани при екструзионни операции. За кръгови умирания дебитът следва специфични математически отношения, които позволяват на производителите на пластмасови екструдери да прогнозират поведението на потока точно за различни геометрии на матрицата.
| Конфигурация на умиране | Приложение | Уравнение на дебита | Ключови параметри |
|---|---|---|---|
| Кръгови умира | Пръчка, тръба, профили | Q = πD⁴/(128L) | D=Диаметър на матрицата L=дължина на земята |
| Плоска цепка умира | Лист, филмова продукция | Q=wh³/(12l) | W=ширина на умира h=височина на празнината L=дължина на земята |
| Пръстеновидно умира | Тръба, тръби, формоване на удари | Q=πdh³/(12l) | D=среден диаметър H=пръстеновидната празнина L=дължина на земята |
Кръгови умира
Използва се предимно за пръта, тръба и различни екструзии на профила. Характеристиките на потока следват четвърта връзка - с диаметър, което прави прецизният контрол на измеренията критично.
Плоска цепка умира
Често се използва за производство на листове и филми, с характеристики на потока след кубична връзка с височина на празнината, изискваща прецизна еднаквост на празнината.
Пръстеновидно умира
От съществено значение за производството на тръби и тръби, с по -сложни връзки на потока, които изискват внимателен дизайн за еднаква дебелина на стената.
Установяване на всеобхватната операционна точка

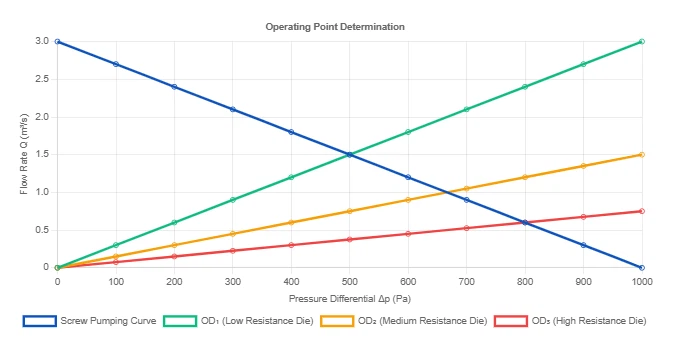

Изчерпателната работна точка се появява от пресечната точка на характеристиката на изпомпване на винта и кривите на характеристиките на потока на матрицата. Фигура 1-28 илюстрира тази критична връзка чрез графична конструкция, показваща множество експлоатационни сценарии. Диаграмата демонстрира как различните характеристики на матрицата (представени от линии OD₁, OD₂ и OD₃) се пресичат с кривата на изпомпване на винта, за да се установят уникални работни точки.
Фигура 1-28: Изчерпателно определяне на операционната точка чрез пресечка на винтовите и матричните криви на кривите
При сравняване на характеристиката на матрицата OD₁ с OD₂, по -стръмният наклон на OD₂ показва по -голяма устойчивост на потока. Следователно, точката на пресичане се измества към по -високо налягане, но по -ниско състояние на дебита. Тази връзка подчертава значението на дизайна на матрицата при определяне на цялостната ефективност на системата. Работната точка C представлява състоянието на равновесие, при което капацитетът на винтовото изпомпване точно съвпада с изискванията на потока на матрицата.
Професионалните производители на пластмасови екструдер трябва да вземат предвид тези взаимодействия при проектиране на оборудване за конкретни приложения. Възможността за прогнозиране и контрол на операционните точки позволява оптимизиране както на качеството на продукта, така и на ефективността на производството. Разбирането на тези основни отношения позволява на инженерите да отстраняват систематично проблемите на обработката и да прилагат ефективни решения.
Разширени оперативни характеристики и оптимизация на производителността
Фигура 1 - 29 представя пълната характеристична диаграма за експлоатация за еднократни екструдери, включващи както теоретични, така и практически съображения. Диаграмата разкрива няколко различни оперативни зони, всяка с уникални характеристики, засягащи стабилността на процеса и качеството на продукта.
Засенчената зона в рамките на диаграмата представлява практическия работен участък, където възниква стабилна екструзия. В тази зона пресечната точка на характеристиките на винта и матрицата определя действителната работна точка. Кривите S₁ и S₂ представляват различни конфигурации на винта или скорости на работа, като демонстрират как модификациите на оборудването влияят на наличния работен диапазон.
Оптимална оперативна стратегия
За ефективно използване производителите на пластмасови екструдери трябва да разпознаят, че работата твърде близо до теоретичните граници намалява стабилността на процеса. Оптималният работен регион обикновено попада в централната част на наличния диапазон, осигурявайки адекватен марж за нормални вариации на процеса, като същевременно поддържа приемливи нива на производителност.
Фигура 1-29: Пълна работна характеристична диаграма, показваща стабилна работна област (засенчена площ)
Статистически анализ на оперативните резултати
Фигура 1 - 30 илюстрира статистическото разпределение на скоростта на пренасяне на винтовете в действителните производствени среди. Графиката демонстрира връзката между скоростта на винта (варираща от 30 до 200 мм) и скорост на предаване (измерена в L/min). Излюпената зона представлява типичния оперативен диапазон, срещан в търговското производство, като подчертава променливостта, присъща на процесите на екструдиране в реалния свят.
Фигура 1-30: Статистическо разпределение на скоростта на пренасяне на винтовете в производствените среди
Анализът на производствените данни разкрива, че повечето единични - винтови екструдери работят в сравнително тясна лента на теоретичната плитка за производителност. Горната гранична крива представлява теоретичен максимален капацитет, докато долната граница показва минимална стабилна работа. Концентрацията на работните точки в средния регион отразява компромиса между нуждите на производителността и изискванията за качество.
Практически последици за дизайна на оборудването
Изчерпателният анализ на операционната точка предоставя основни насоки за проектиране и спецификация на оборудването. Когато разработват нови системи за екструзия, инженерите трябва да вземат предвид множество фактори, влияещи върху установяването на операционната точка. Свойствата на материала, включително реологични характеристики и термична стабилност, значително влияят на постижимия работен диапазон. Изискванията за обработка, като скорост на изхода, способност за налягане и равномерност на температурата, допълнително ограничават опциите за дизайн.
Температурни ефекти върху работните характеристики
Температурата дълбоко влияе на експлоатационните характеристики на екструзия чрез ефекта му върху вискозитета на материала. С увеличаването на температурата на обработката полимерният вискозитет намалява експоненциално, следвайки отношенията на Аррений.
Това намаляване на вискозитета измества характеристичната крива на винта нагоре, увеличавайки потенциалния дебит при всяко състояние на налягане. Едновременно с това, характеристичната крива на матрицата става по -малко стръмна, намалявайки изискванията за налягане за даден дебит.
Материал - Специфични съображения
Различните полимерни материали проявяват уникално реологично поведение, които влияят на установяването на операционната точка. Полиолефините обикновено показват сравнително прости характеристики на потока с умерена температурна чувствителност.
Инженерната термопластика изисква по -прецизен контрол поради по -високите си температури на обработка и по -голяма чувствителност към термично разграждане. Работният прозорец за тези материали обикновено е по -тесен, изисква внимателно внимание към избора на оперативна точка.
Мониторинг на процесите и бъдещи разработки
Стратегии за наблюдение и контрол на процесите
Съвременните системи за екструдиране включват усъвършенствани възможности за наблюдение и контрол за поддържане на оптимални оперативни точки по време на производството. Преобразувателите на налягане, разположени по протежение на цевта на екструдера, осигуряват реално - обратна връзка във времето за развитието на профила на налягането. Температурните сензори наблюдават топлинните условия на критични места, което позволява прецизно управление на температурата.
Измерването на дебита, или директно или изведено от данни за скоростта и налягането, позволява непрекъснато проследяване на позицията на работната точка. Отклонения от целевата оперативна точка задействат автоматични контролни отговори, регулиране на скоростта на винта, настройките на температурата или други променливи на процеса за възстановяване на оптималните условия.
Бъдещи развития и тенденции в индустрията
Еволюцията на технологията за екструдиране продължава да напредва възможностите за оптимизация на операционните точки. Симулациите на динамиката на изчислителната течност осигуряват все по -точни прогнози за поведението на потока в сложните геометрии. Тези инструменти позволяват на производителите на пластмасови екструдери да оптимизират дизайна преди физическо прототипиране, намалявайки разходите за развитие и времето - до - пазар.
Алгоритмите за изкуствен интелект и машинно обучение показват обещание за реално - оптимизация на операционната точка във времето. Тези системи анализират огромни количества производствени данни, за да идентифицират оптимални работни условия за специфични продукти и материали. Стратегиите за адаптивна контрола автоматично регулират параметрите на обработка, за да поддържат оптимална производителност, въпреки вариациите на материала или износване на оборудването.
